| シャンク | Sシャンク | Lシャンク | Xシャンク |
|---|---|---|---|
| 拡径シャンク | 深穴ホールソー用 | ||
| キャップ | ドリルキャップ | 防塵キャップ・ダストストッパー | |
| 集塵シャンク | 集塵シャンク | 集塵シャンクオプション | 吸塵オプション |
| ガイドプレート ページへ移動 |
ポリクリックコア | コンポジットコア | ガルバウッドコア |
Sシャンク(ø49以下) |
|||||
| 表示価格に消費税は含まれておりません。 | |||||
| 品名 | 品番 | JANコード | 本体価格 (円) |
用途 | 仕様 |
| Sシャンク ストレート |
PCSKS | 4957462109481 | 5,200 | ø49 以下 |
10mmストレート シャンク |
| Sシャンク ストレート 200L ※注1 |
PCSKS200 | 4957462113570 | 6,300 | 10mmストレート ロングシャンク |
|
| Sシャンク ストレート 300L ※注1 |
PCSKS300 | 4957462263336 | 13,000 | ||
| Sシャンク ストレート 450L ※注1 |
PCSKS450 | 4957462263343 | 15,000 | ||
| Sシャンク SDSプラス |
PCSKSR | 4957462109504 | 5,200 | SDSプラスシャンク (軽量ハンマードリル用) |
|
| Sシャンク SDSプラス 200L ※注1 |
PCSKSR200 | 4957462113600 | 6,300 | SDSプラス ロングシャンク |
|
| Sシャンク SDSプラス 300L ※注1 |
PCSKSR300 | 4957462263312 | 13,000 | ||
| Sシャンク SDSプラス 450L ※注1 |
PCSKSR450 | 4957462263329 | 15,000 | ||
| Sシャンク 充電 |
PCSKSD | 4957462113679 | 5,200 | ø35 以下 |
充電シャンク (HEX6.35mm) |
| * | シャンクにはセンタードリル・センターピンは付属していませんので、別途お買い求めください。 |
| ※注1 | 200L、300L、450Lロングシャンクは、刃先径ø29以上で使用出来ます。 (Sシャンクストッパーの外径がø27の為、刃先径ø29以上のカッターでないと ストッパーが穴に引っ掛り、深穴の穴あけが出来ません。) |
Lシャンク(ø50～225) |
|||||
| 表示価格に消費税は含まれておりません。 | |||||
| 品名 | 品番 | JANコード | 本体価格 (円) |
用途 | 仕様 |
| Lシャンク ストレート |
PCSKL | 4957462109498 | 9,300 | ø50～ 225用 |
13mmストレート シャンク |
| Lシャンク ストレート 200L |
PCSKL200 | 4957462113594 | 11,100 | 13mmストレート ロングシャンク |
|
| Lシャンク ストレート 300L |
PCSKL300 | 4957462263480 | 21,600 | ||
| Lシャンク ストレート 450L |
PCSKL450 | 4957462263497 | 24,300 | ||
| Lシャンク SDSプラス |
PCSKLR | 4957462109528 | 9,300 | SDSプラスシャンク (軽量ハンマードリル用) |
|
| Lシャンク SDSプラス 200L |
PCSKLR200 | 4957462113617 | 11,100 | SDSプラス ロングシャンク |
|
| Lシャンク SDSプラス 300L |
PCSKLR300 | 4957462259223 | 21,600 | ||
| Lシャンク SDSプラス 450L |
PCSKLR450 | 4957462259230 | 24,300 | ||
| Lシャンク ストレート (10mm) |
PCSKLT | 4957462113686 | 9,300 | ø50～ 80用 |
10mmストレート シャンク |
| Lシャンク ストレート 200L(10mm) |
PCSKLT200 | 4957462113693 | 11,100 | 10mmストレート ロングシャンク |
|
| * | シャンクにはセンタードリル・センターピンは付属していませんので、別途お買い求めください。 |
| * | 300L、450Lロングシャンクは、集塵ホルダーの取り付けができないため、集塵カバーはご使用いただけません。 |
Xシャンク(ø50～310) |
|||||
| 表示価格に消費税は含まれておりません。 | |||||
| 品名 | 品番 | JANコード | 本体価格 (円) |
用途 | 仕様 |

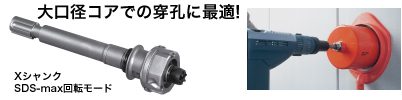

| Xシャンク SDS-max 回転モード |
PCSKXMXK | 4957462225235 | 15,300 | ø50以上 (ø120 以上推奨) |
SDS-maxシャンク |
| Xシャンク SDS-max 300L 回転モード |
PCSKXMXK300 | 4957462259247 | 27,000 | SDS-maxロングシャンク | |
| Xシャンク SDS-max 450L 回転モード |
PCSKXMXK450 | 4957462259254 | 32,400 | ||
| Xシャンク SDSプラス |
PCSKXR | 4957462225204 | 10,300 | ø50以上 | SDSプラスシャンク (軽量ハンマードリル用) |
| * | シャンクにはセンタードリル・センターピンは付属していませんので、別途お買い求めください。 |
| * | 300L、450Lロングシャンクは、集塵ホルダーの取り付けができないため、集塵カバーはご使用いただけません。 |
拡径シャンク |
|||||
| 表示価格に消費税は含まれておりません。 | |||||
| 品名 | 品番 | JANコード | 本体価格 (円) |
用途 | 仕様 |
| 拡径シャンクS | PCSKSEXP250 | 4957462206937 | 3,780 | 既存穴 ø49以下 |
PCシャンク併用 |
| 拡径シャンクL | PCSKLEXP250 | 4957462206944 | 5,290 | 既存穴 ø50以上 |
|
深穴ホールソー用センターピン式シャンク / センターピン |
|||||
| 表示価格に消費税は含まれておりません。 | |||||
| 品名 | 品番 | JANコード | 本体価格 (円) |
用途 | 仕様 |
| Sシャンク フカアナ センターピン式 |
PCSKSCP | 4957462139525 | 16,300 | ø49以下 | 13mmストレート シャンク センターピン式 ドリルキャップ付属 |
| Lシャンク フカアナ センターピン式 |
PCSKLCP | 4957462139532 | 20,400 | ø50以上 | |
| 深穴ホールソー用 センターピン |
PCFCP | 4957462233803 | 3,100 | - | S・Lシャンク共通 |
ドリルキャップ(深穴ホールソー用センターピン式シャンク用) |
|||
| 表示価格に消費税は含まれておりません。 | |||
| 品名 | 品番 | JANコード | 本体価格 (円) |
| ドリルキャップ | PCSKDC | 4957462100792 | 4,320 |
防塵キャップ・ダストストッパー |
||||
| 表示価格に消費税は含まれておりません。 | ||||
| 品名 | 品番 | JANコード | 本体価格 (円) |
仕様 |
| 防塵キャップS | PCBCS | 4957462144499 | 290 | Sシャンク用 |
| 防塵キャップL | PCBCL | 4957462144505 | 290 | L・Xシャンク共通 |
| ダストストッパー | PCDS | 4957462207019 | 290 | S・L・Xシャンク共通 |
| * | ポリクリックシャンクには、センターピン・センタードリル挿入口へ切粉が入るのを防ぐ為に防塵キャップが付いています。 防塵キャップを装着したままで、センターピン・センタードリルの着脱が可能です。 またポリクリックシリーズ全品種セット品、 ポリクリックドライモンドコア・ブロック用ドライモンドコア・ハイパーダイヤコアの 3品種のカッター及びシャンク単体にはダストストッパーが付属しています。 |
| * | SシャンクにはSシャンク用の防塵キャップ、LシャンクにはLシャンク用の防塵キャップをご使用ください。 |
表１(以下のサイズについては防塵キャップを外してご使用下さい) |
|
| 品名 | 呼径 |
| PC 378・378P・FRP用 | 20.9mm以下 |
| PC 深穴ホールソー | 21.9mm以下 |
| PC 複合ブリット | 22.4mm以下 |
| PC 木ポジット | 23.9mm以下 |
| PC 超硬ステップドリル | 全サイズ |
| * | Sシャンク仕様のカッターで、防塵キャップを外さないとカッターが装着出来ないサイズがあります。 |
集塵シャンク |
|||||
| 表示価格に消費税は含まれておりません。 | |||||
| 品名 | 品番 | JANコード | 本体価格 (円) |
用途 | 仕様 |
| 集塵Sシャンク ストレート |
PCSKSS | 4957462136760 | 16,500 | ø49以下 | 集塵ホースアダプター ゴム栓付属 10mmストレート シャンク |
| 集塵Sシャンク SDSプラス |
PCSKSSR | 4957462136777 | 16,500 | 集塵ホースアダプター ゴム栓付属 SDSプラスシャンク |
|
| 集塵Lシャンク ストレート ※1 |
PCSKLSN | 4957462264739 | 23,300 | ø50～ 225用 |
集塵ホースアダプター ゴム栓付属 13mmストレート シャンク |
| 集塵Lシャンク SDSプラス ※1 |
PCSKLSRN | 4957462264746 | 23,300 | 集塵ホースアダプター ゴム栓付属 SDSプラスシャンク |
|
| 集塵カバー 100 (カバー内径100mm) |
PCSJC100 | 4957462132335 | 2,310 | ～ø90(注) | ～ø80推奨 |
| 集塵カバー 145 (カバー内径145mm) |
PCSJC145 | 4957462249071 | 3,470 | ～ø130(注) | ～ø125推奨 |
| 集塵カバー 170 (カバー内径170mm) |
PCSJC170 | 4957462132342 | 3,630 | ～ø160(注) | ～ø150推奨 |
| 集塵カバー 240 (カバー内径240mm) |
PCSJC240 | 4957462136814 | 5,300 | ～ø225(注) | ～ø220推奨 |
| * | Sシャンクはシャンクと集塵部が一体型になっています。 |
| ※1 | 2023年10月以降、仕様変更に伴いJAN品番及び本体価格が変更になります。(従来品は終売) |
- (注)刃先径が、(カバー内径 -10mm)までのカッターが使用可能ですが、使用状況、カッターの種類によってはカバーに擦れることがありますのでご注意ください。
- 集塵シャンク使用時は、カッターの有効長が10～30mm程度短くなります。
集塵シャンクオプション |
|||||
| 表示価格に消費税は含まれておりません。 | |||||
| 品名 | 品番 | JANコード | 本体価格 (円) |
用途 | 仕様 |
| 集塵ホルダーL (集塵ホース アダプター付属) ※1 |
PCSHLN | 4957462264753 | 14,000 | ø50 以上 |
Lシャンク・ Xシャンク |
| 集塵ホース アダプター |
PCSJHADP | 4957462148213 | 830 | 集塵機の ホース外径ø25 内径ø30～38対応 |
S・Lシャンク共通 |
| 集塵ホルダー用 キャップ |
PCSHC | 4957462156218 | 490 | - | - |
| ※1 | 2023年10月以降、仕様変更に伴いJAN品番及び本体価格が変更になります。(従来品は終売) |
- 集塵機を使用されない場合は、集塵ホルダーが共回りする場合がありますので、
集塵ホルダーを固定する等の対策を行ってください。
(注意)集塵ホルダーが共回りすると吸い込み口のゴム栓が外れる場合があり危険です。 - 集塵カバーは長めに製作されています。
使用されるカッターの長さに合わせ集塵カバーの谷部で、カッターナイフ等を使用して切断してください。 - 集塵カバーは取り外す事が出来ます。
汚れ等で作業がしづらくなった時は、取り外して掃除・洗浄してください。
又、カッター交換、センタードリル・センターピン交換時にも集塵カバーが邪魔な時は、取り外して作業してください。 - 出荷時は吸込口にはゴム栓がしてあります。
クリーナーを使用される場合は取り外してください。 - 集塵ホルダー・集塵シャンクの吸込口は外径28mmです。
* 吸込口とクリーナー径が合わない場合は、付属の「集塵ホースアダプター」を吸込口に取り付けてご使用ください。
吸塵オプション |
|||||
| 表示価格に消費税は含まれておりません。 | |||||
| 品名 | 品番 | JANコード | 本体価格 (円) |
構成 | 使用 ドリル径 |
| 吸塵用 延長ホース 3m |
VEH300 | 4957462244168 | 6,600 | 集塵機側 外径ø30内径ø26 ミヤナガ製品側 外径ø22内径ø15 |
- |
